Sensores de Proximidad



Se conecta a una entrada digital. Permite activar la entrada sobre la que esté conectado al acercarse a cualquier objeto u obstáculo.
La distancia de detección es ajustable entre 1 y 10 cms. Aproximadamente.



Caracteristicas del sensor de proximidad.doc
  Sensor de Proximidad

El sensor de proximidad está basado en la emisión de un haz de luz infrarroja, que al chocar sobre un objeto cualquiera, rebota y es captado de nuevo por el sensor.
Esta información sobre la presencia de un objeto a una determinada distancia, puede ser aprovechada mediante la utilización de las controladoras ENCONOR, para el desarrollo de diversos proyectos en el aula de Tecnología.



  Características

• La tensión de alimentación es de 5 voltios de continua. Podrá alimentarse directamente de la salida de 5V para sensores de la controladora ENCONOR.
• La salida es de tipo todo-nada y se conectará directamente a alguna entrada digital de las controladoras ENCONOR.
• La distancia a la cual se detectará un objeto dependerá de varios factores, entre ellos podemos destacar los siguientes:

a) Si el objeto detectado es más o menos claro.
b) Si el color del objeto es brillante o mate.
c) Del valor de la resistencia ajustable o potenciómetro de ajuste (sensibilidad).

Si establecemos unas situaciones extremas de color del objeto y recorrido del potenciómetro de ajuste, tendríamos aproximadamente los siguientes valores:



  Pared Blanca

- Girando al máximo el potenciómetro hacia la derecha (tomando como referencia el sentido del foco emisor).

- Cuando nos aproximamos (o se aproxima el objeto), a unos 15 cm, se detecta el objeto y se enciende el diodo verde del sensor.
- Cuando nos alejamos (o se aleja el objeto), a unos 16 cm, ya no se detecta y se apaga el diodo verde del sensor.

De esto, se deduce que tiene una zona muerta o de retardo aproximadamente de 1 cm, entre la activación y desactivación del sensor.

- Girando al máximo el potenciómetro hacia la izquierda (tomando como referencia el sentido del foco emisor).
- Cuando nos aproximamos (o se aproxima el objeto), a unos 9 cm, se detecta el objeto y se enciende el diodo verde del sensor.
- Cuando nos alejamos (o se aleja el objeto), a unos 11 cm, ya no se detecta y se apaga el diodo verde del sensor.




  Pared negra

- Girando al máximo el potenciómetro hacia la derecha (tomando como referencia el sentido del foco emisor).

- Cuando nos aproximamos (o se aproxima el objeto), a unos 4 cm, se detecta el objeto y se enciende el diodo verde del sensor.

- Cuando nos alejamos (o se aleja el objeto), a unos 4,5 cm, ya no se detecta y se apaga el diodo verde del sensor.



- Girando al máximo el potenciómetro hacia la izquierda (tomando como referencia el sentido del foco emisor).

- Cuando nos aproximamos (o se aproxima el objeto), a unos 1,5 cm, se detecta el objeto y se enciende el diodo verde del sensor.

- Cuando nos alejamos (o se aleja el objeto), a unos 2,5 cm, ya no se detecta y se apaga el diodo verde del sensor.





  Proyectos tipo

Algunos proyectos que se pueden realizar con este sensor:

Cualquier tipo de móvil que permita detectar un obstáculo sin tener ningún contacto con él.

- Buscador de la salida de un laberinto.
- Seguidor de la pared de una habitación.
- Móvil buscador de objetos.
- Móvil salvador de obstáculos.


Detector de objetos en movimiento.

- Contador de piezas en una cinta transportadora.
- Detector de vehículos en una barrera de garaje automática.

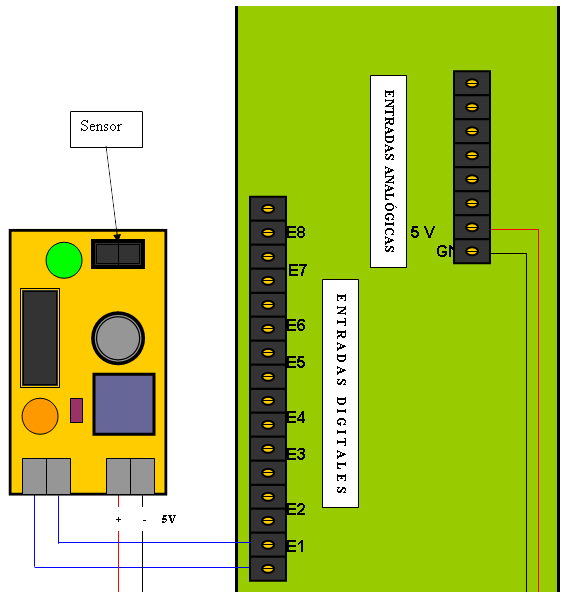

  Esquema conexión

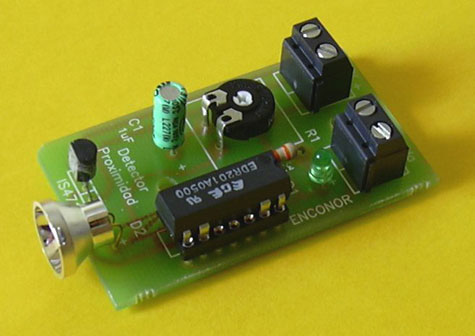

  Tarjeta del detector



El tamaño se ha reducido al máximo para que pueda ser instalado en cualquier maqueta realizada en el aula de Tecnología.
