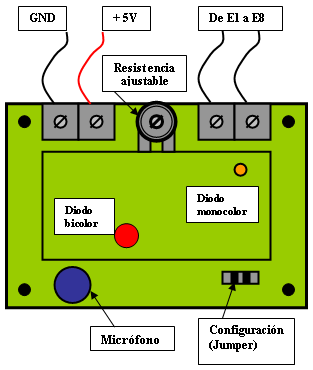

Con el jumper podemos variar la configuración del sensor y así decidir su forma de funcionamiento. En un caso, que se active y desactive con un solo impulso sonoro y en otro activarlo con un impulso y para desactivarlo tener que emitir otro impulso sonoro.

a) Con la cápsula del jumper quitada, cuando el nivel de la onda sonora emitida no llegue al ajustado, el diodo bicolor tendrá un color rojo y el monocolor estará apagado. No emitirá ninguna señal de salida a la placa.

- Cuando se supere el umbral de sonido y mientras el micrófono esté captándolo, el diodo bicolor se iluminará de color verde y el monocolor amarillo. Estará emitiendo señal a la placa.

- En el momento que el micrófono deje de captar el sonido el diodo bicolor se pondrá rojo y el monocolor se apagará. Se dejará de emitir señal a la placa.

b) Con la cápsula del jumper puesta, cuando el nivel de la onda sonora emitida no llegue al ajustado, el diodo bicolor tendrá un color rojo y el monocolor estará apagado. No emitirá ninguna señal de salida a la placa.

- Cuando se supere el umbral de sonido y mientras el micrófono esté captándolo, el diodo bicolor se iluminará de color verde y el monocolor amarillo, cuando el micrófono deje de captar el sonido el diodo bicolor se pondrá rojo, pero el monocolor se mantendrá amarillo. Estará emitiendo señal a la placa.

- En el momento que el micrófono capte otro sonido por encima del umbral ajustado el diodo bicolor se pondrá momentáneamente verde y el monocolor se apagará. Dejará de emitir señal a la placa.

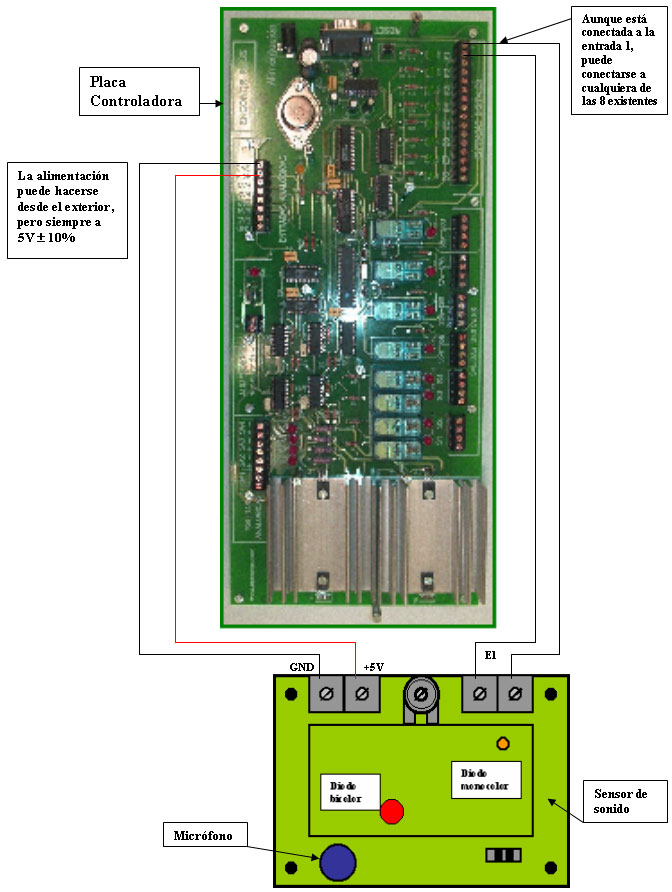

Nota.- Existen otras posibilidades de alimentación que no sea a través de la placa, pero SIEMPRE será a 5V +- 10%.
